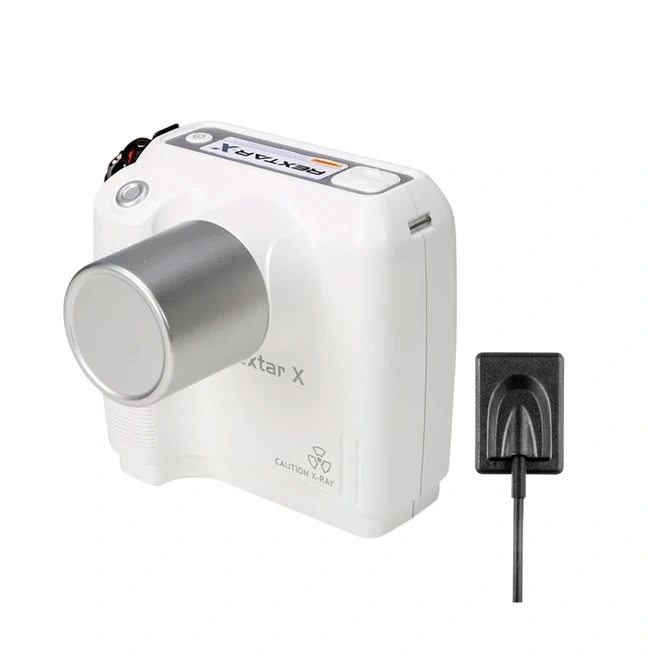

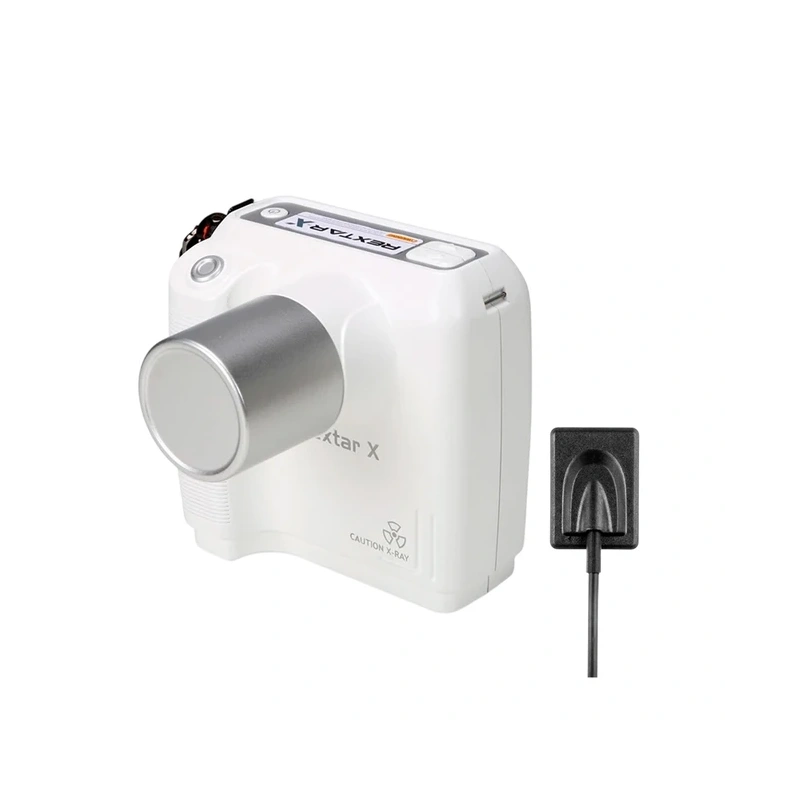

Комплект Rextar X и HDR-500 - высокочастотный портативный дентальный рентген с визиографом

Описание Комплект Rextar X и HDR-500 - высокочастотный портативный дентальный рентген с визиографом

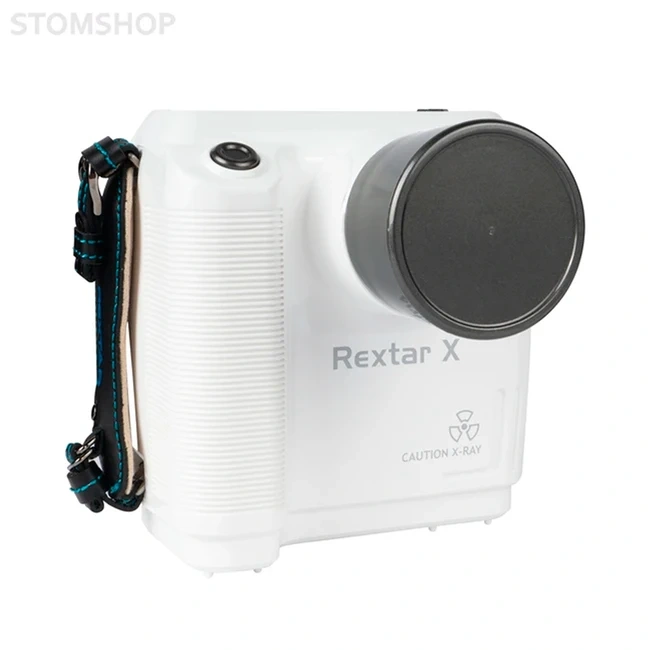

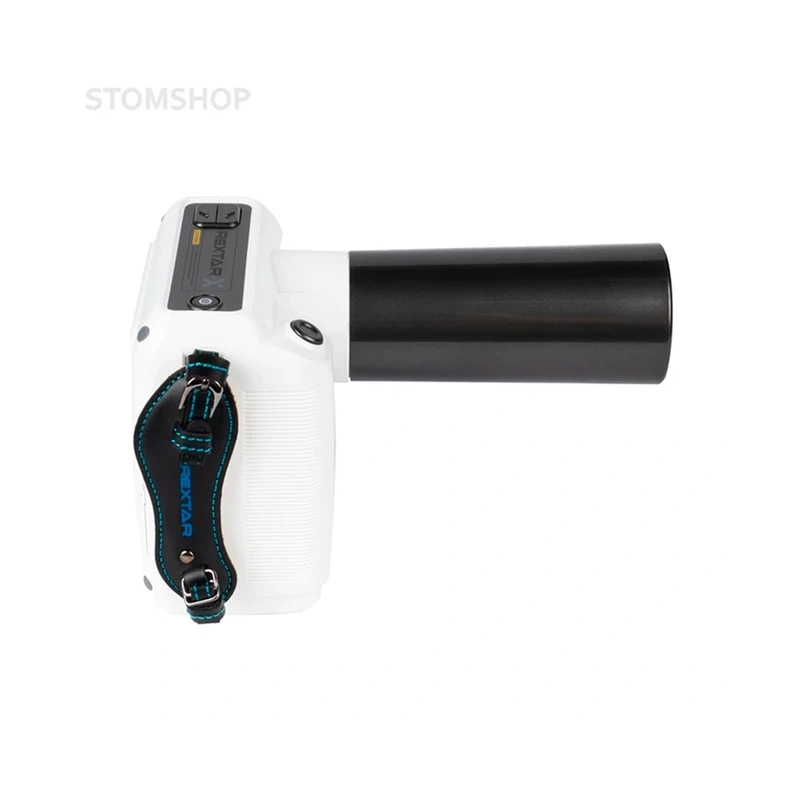

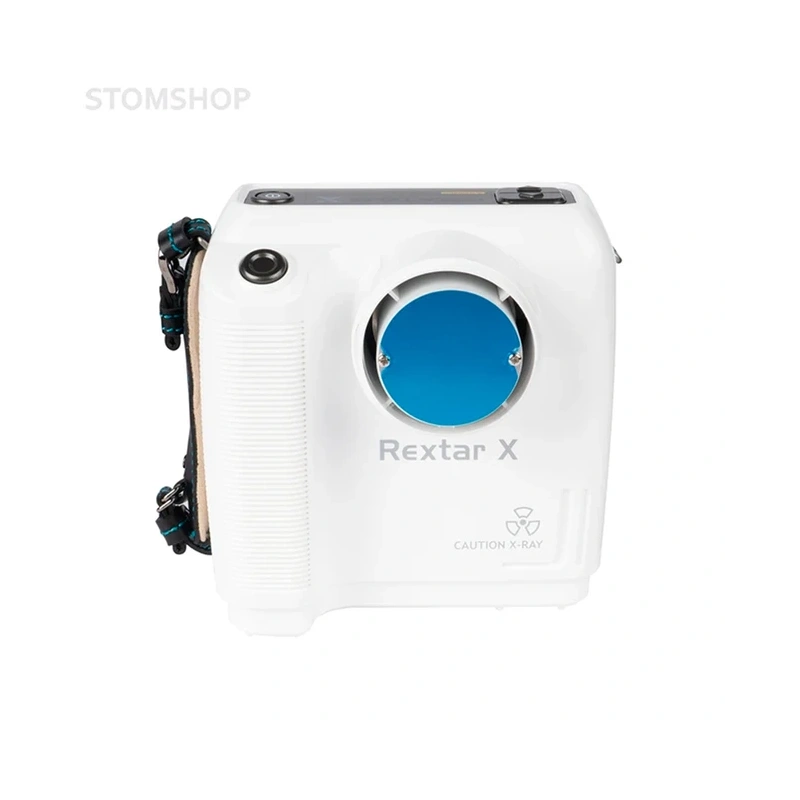

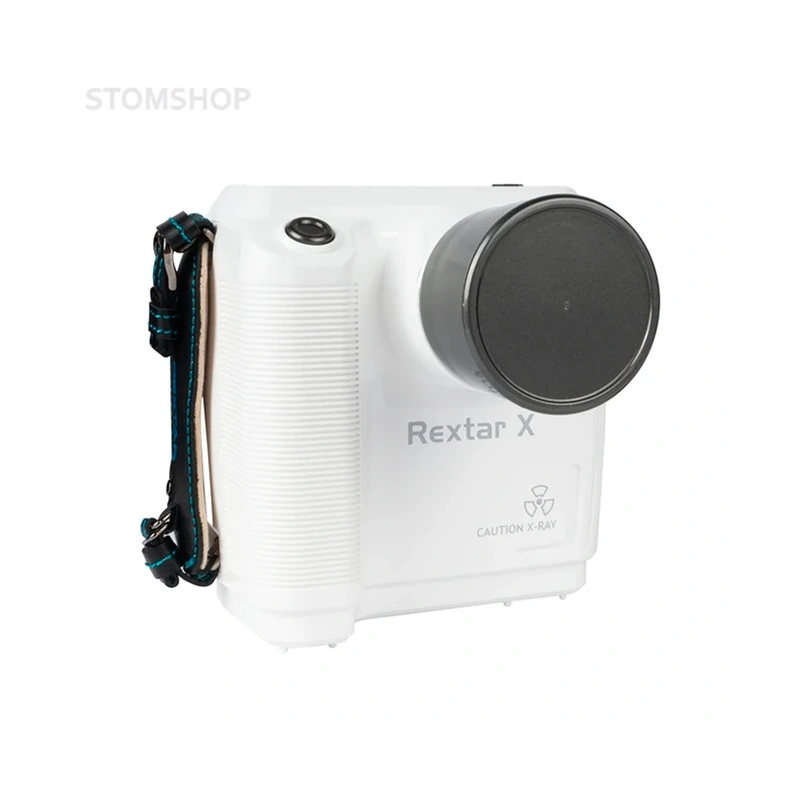

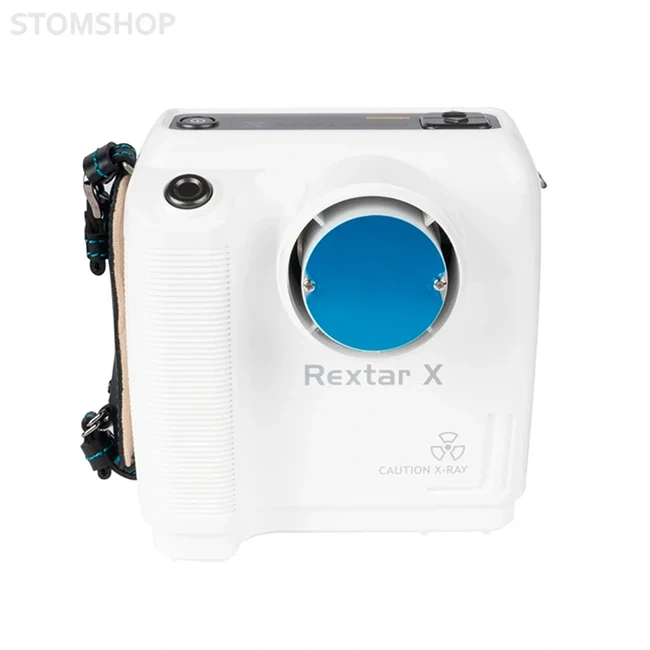

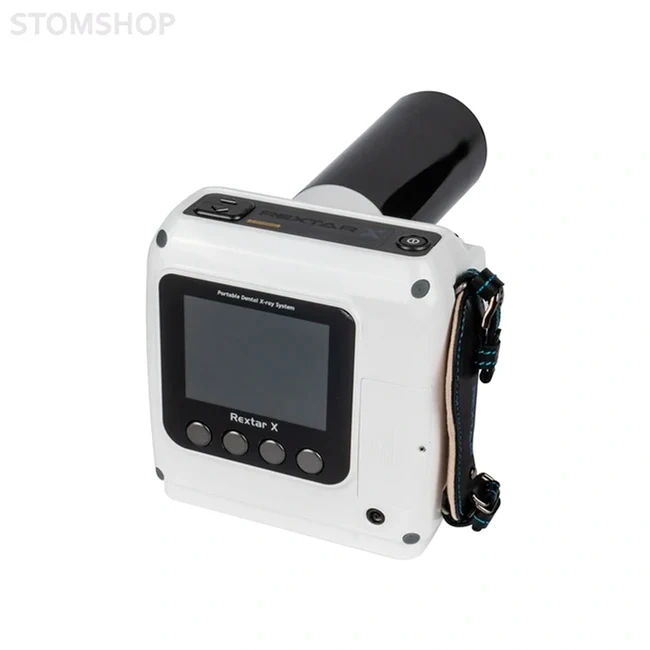

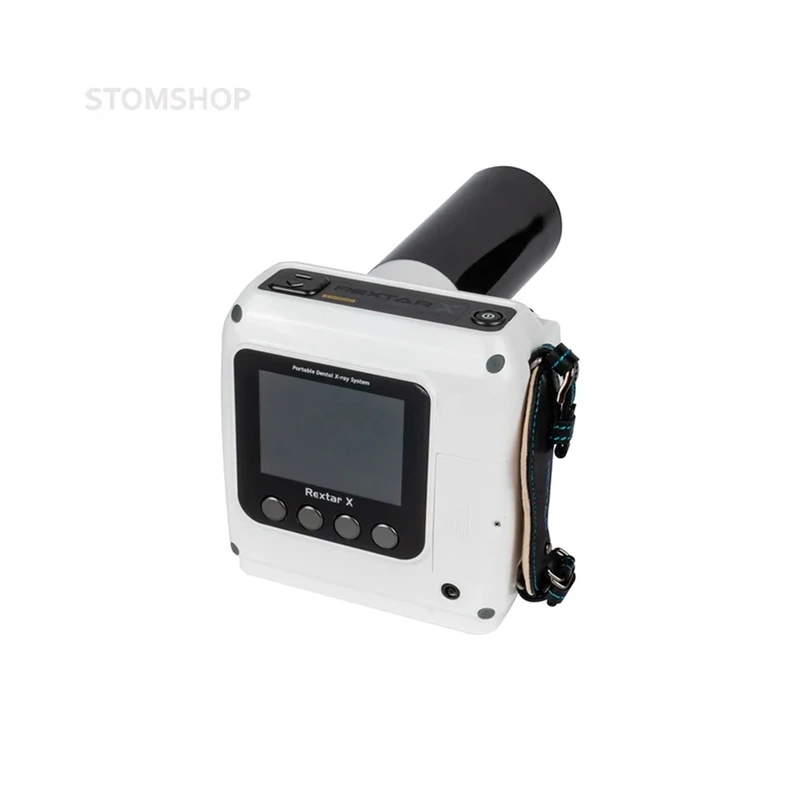

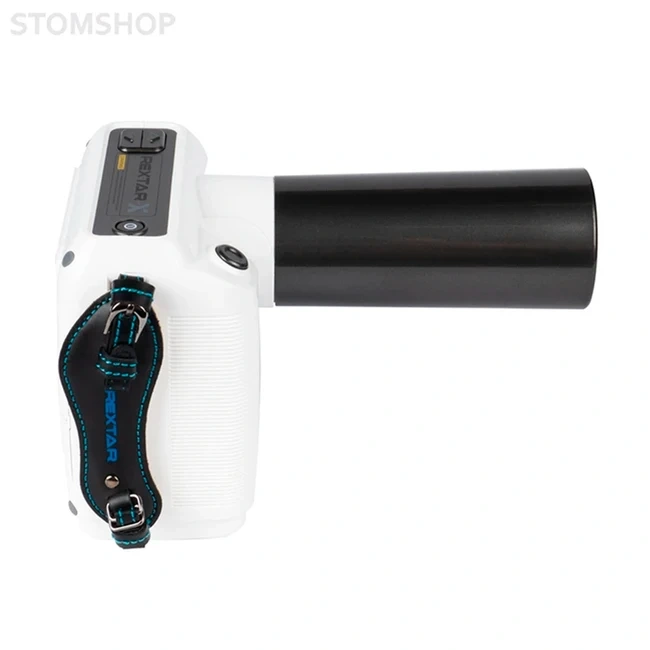

Rextar X - высокочастотный портативный дентальный рентген | POSDION (Ю. Корея)

Rextar X – это высокочастотный портативный дентальный рентген, предназначенный для получения дентальных рентген-снимков.

Преимущества

• Компактный и легкий
• Удобно делать снимок одной рукой
• Вес: 1.6 кг – самый легкий из всех существующих портативных аппаратов, рука не устает, отсутствуют дополнительные вибрации
• Автоматическая (программируемая) и ручная настройка времени экспозиции
• Интеллектуальная система контроля времени экспозиции — позволяет запоминать нужные настройки времени экспозиции для обеспечения оптимальной контрастности и яркости снимка, а также получить быстрый доступ к запрограммированным настройкам
• Рентгеновская трубка: Toshiba D-041
• Напряжение в трубке: 70kV/2mA
• Более высокие технические характеристики по сравнению с конкурентами — при напряжении 70 кВ рентгеновские лучи лучше проникают в ткани, на датчик попадает больше информации
• Наличие патента (оборудование запатентовано)
• Фокальное пятно: 0.4 мм — на качество изображения влияет размер фокального пятна, а также угол расхождения лучей, чем они меньше, тем лучше изображение, сфокусированнее; у рентген-аппарата Rextar фокальное пятно равно 0.4 мм, а угол расхождения лучей 12 градусов

Отличительной особенностью данного аппарата является дополнительная защита от радиации: во время использования аппарата Rextar нет необходимости применять отдельный защитный щит для обратного рассеивания, так как в корпусе аппарата уже предусмотрена двойная защита из свинцовых пластин. Такая надёжная защита обеспечивает полную безопасность от рассеиваемой радиации.

Другой портативный рентген

Rextar

Статья по теме – ТОП-5: лучшие портативные рентгены по версии StomShop.pro

Технические характеристики

Источник питания аппарата

19 В постоянного тока; 3,16 А

Зарядное устройство

100-240 В переменного тока; 50-60 Гц; 1,5 А

Источник питания изделия

1,1 В постоянного тока (аккумуляторная батарея)

Аккумуляторная батарея

11,1 В (полимерная ионно-литиевая батарея)

Рентгеновская трубка

Toshiba D-041

Фокальное пятно

0.4?0.4 мм

Выходная мощность

140 Вт

Частота

70 кГц (высокочастотная)

Значение кВ/мА

Фиксированное 70 кВ / 2 мА

Время экспозиции

от 0,01 до 1,30 с (всего 43 уровня)

Максимальное отклонение параметров, кВ

± 7%

Максимальное отклонение параметров, с

± 10%

Внутренняя фильтрация

Минимум 1,0 мм AI

Дополнительная фильтрация трубки

0,5 мм AI

Общая фильтрация

1,5 мм при 70 кВ

Дисплей

ЖК-дисплей (4 символа высота 0,5 дюйма)

Размеры

146?155?139 мм

Вес

1,88 кг (корпус с установленным аккумулятором)

Статья по теме – 16 самых надежных моделей стоматологического оборудования по версии Stomshop.pro

Высококачественный снимок и максимальная безопасность определяется следующими параметрами:

В рентгене используется рентген-трубка последней модели Toshiba D-041 (Япония), которая обеспечивает:

1. Напряжение 70 КВт – при минимальном времени экспозиции дает четкое изображение
2. Минимальное фокальное пятно 0,4 мм
3. Минимальный угол расхождения лучей 12 градусов
4. Последние два параметра дают очень узкий и направленный луч. Сравнение качества снимка при разных величинах фокального пятна и угла расхождения лучей.

Источник рентген излучения надежно защищен свинцовым корпусом.

Аппарат высокочастотный, в комплекте с визиографом разрешен к использованию непосредственно в стоматологическом кабинете (при наличие ширмы и средств индивидуальной защиты врача и пациента). (Методические указания МУ 2.6.1.2043-06).

Аппарат имеет самые высокие характеристики среди аналогов, что позволяет делать снимки самого высокого качества. Аппарат даёт чистое изображение дополнительных каналов и апикальной области.

Параметры

Rextar

Все остальные модели

Фокальное пятно, мм

0,4

0,8

Напряжение, кВ

70

60 - 70

Угол расхождения лучей, градусы

12

24

Сила тока, мА

 2

1-2

Время экспозиции на визиограф

от 0,01 с

от 0,01 с

Время экспозиции на пленку

от 0,03 с

от 0,03 с

Аппарат может работать со всеми видами приемников: цифровой сенсор, дентальная плёнка или фосфорная пластина. Во всех случаях вы получите превосходное изображение.

Дополнительные преимущества портативного аппарата Rextar:

• Легок и абсолютно мобилен (можно делать снимок одной рукой )
• Информативная панель управления
• Нет соединительных проводов
• Простое и понятное управление
• Одной зарядки хватает на сотни снимков

Дозы получаемые при работе с аппаратом Rextar:

При максимальном использовании

При времени экспозиции в 1,3 секунды и 60 -ти снимков в день (примерно 15600 снимков/год) = за 1 год оператор получит 3,988 миллиЗивертов в год (допустимая доза по нормам для персонала группы "Б" 5,0 миллиЗивертов)

При реальном использовании

При времени экспозиции в 0,2 секунды и 10 снимков в день (примерно 2500 снимков/год) = за 1 год оператор получит 0,04 миллиЗивертов (или 40 мкЗивертов)

Для сравнения:

• Трансатлантический перелет добавит вам 0,07 миллиЗивертов (70 микроЗивертов)
• Полет из Москвы во Владивосток  - 0,03 миллизиверта (30 мкЗв)
• Примерные дозы радиации, получаемые от общего радиационного фона в таких странах как США (6,2 миллизиверта), в Великобритании (2,7 миллизиверта), Корея (1,6 миллизиверта) = Существенно больше, чем рассеянная радиация, которая получается при использовании аппарата Рекстар.
• Средний радиационный фон по Москве      0,09-0,20 мкЗв/час (9-20 мкР/час)
• Средний радиационный фон в Московском метрополитене      0,14-0,37 мкЗв/час (14-37 мкР/час)
• Безопасный уровень радиационного фона     до 30 мкР/час
• Разрешенная допустимая доза в соответствии с СанПиН 2.6.1-1192-03:
  • Для персонала группы А     20 мЗв в год
  • Для персонала группы Б     5 мЗв в год
  • Для населения     1 мЗв в год

 *1 мЗв = 1000 мкЗв

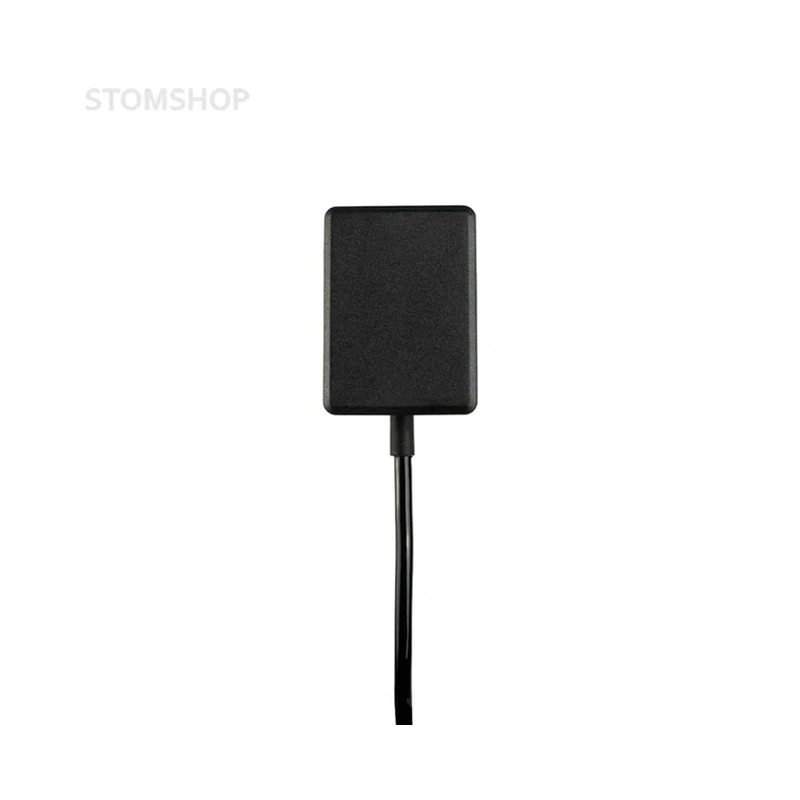

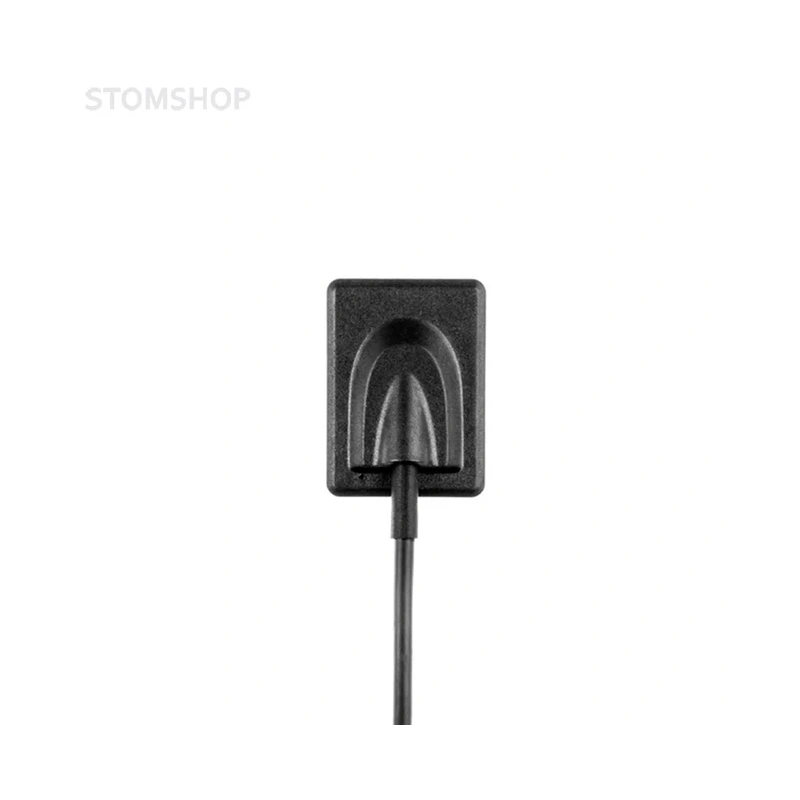

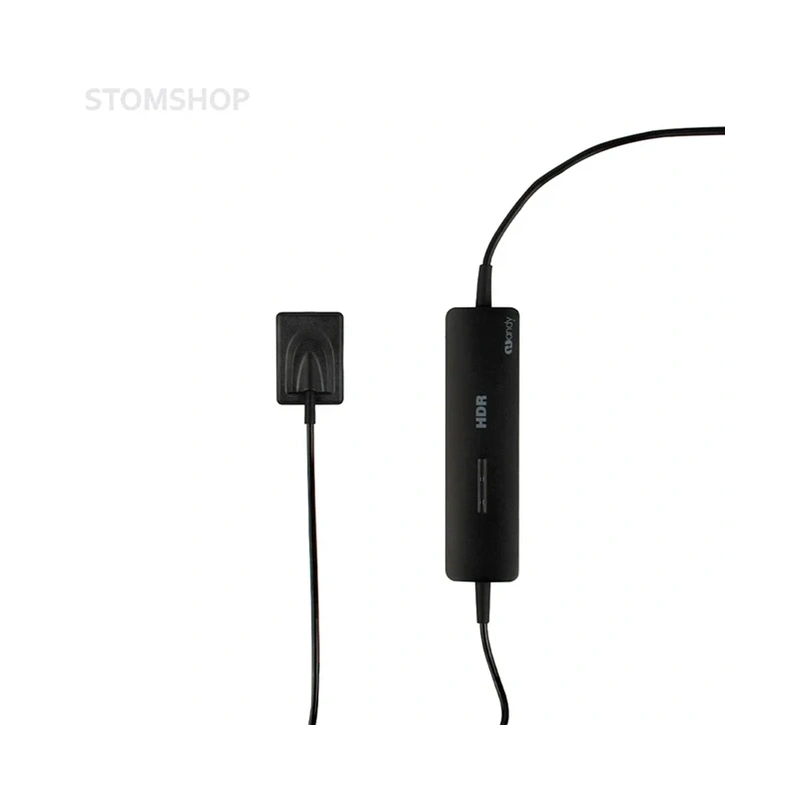

HDR-500 - визиограф нового поколения, размер 1 | Handy (Китай)

Радиовизиограф HDR-500 – высокочувствительный интраоральный сенсор нового поколения от известного производителя Handy, предназначенный для дентальной визуализации. Снимки, сделанные при помощи данного датчика, отличаются высоким качеством, что значительно облегчает процесс диагностики и делает его более точным.

Преимущества

Увеличенная активная область

Активная площадь сенсора HDR-500 составляет 22,5x30 мм. Это позволяет охватить больше данных, особенно, если необходимо сделать снимок в области моляров, средняя длина которых составляет 22 мм. Большинство датчиков размера 1 имеет активную область ниже – 20-30 мм, поэтому с этой задачей справятся хуже.

Быстрая визуализация и высокая чёткость

Цифровые радиовизиографы, в том числе и HDR-500, в разы сокращают время получения изображения, в сравнении с традиционной плёнкой. Это значительно экономит время и ускоряет процесс диагностики. Размер пикселя у данного сенсора составляет 18,5 мкм. Благодаря чему изображение получается чётким, что позволяет с лёгкостью обнаружить малозаметную апикальную бифуркацию.

Сравнительная таблица характеристик визиографов HDR

HDR-500

HDR-380

Технология датчика

CMOS

CMOS

Размеры датчика, не менее

39?27,5 мм

41?29,6 мм

Толщина датчика, не более

6 мм

6 мм

Активная зона, не менее

30?22,5 мм

33?24 мм

Размер пикселя, не более

0,018 мм

0,018 мм

Разрешающая способность (теоретическая), не менее

27 пары линий/мм

27 пары линий/мм

Разрешающая способность (фактически), не менее

?12 пары линий/мм

?14 пары линий/мм

Прямое подключение к USB порту ПК

Количество уровней серого, не менее

4 096

4 096

Длина провода USB, не менее

3 м

2 м

Гарантия

36 мес.

24 мес.

Подключение к ПК

Защита от попадания воды/частиц

Получение интраорального снимка любого вида

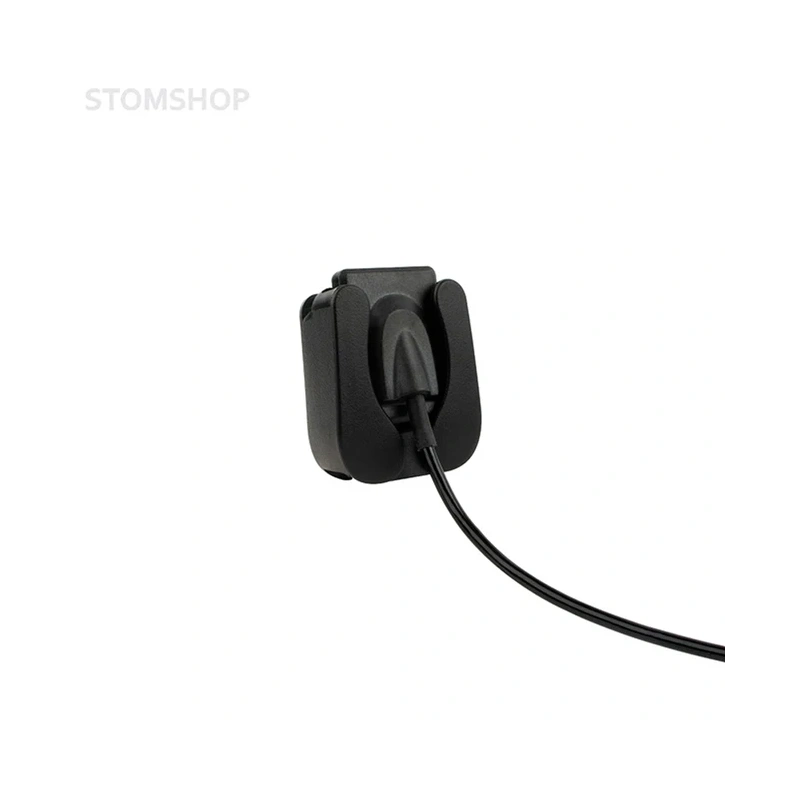

Фиксация датчика на стене в специальном настенном держателе

Материал изготовления кабеля датчика, не подверженный скручиванию

Дополнительное усиление кабеля в месте входа в датчик силиконовой муфтой

Усиленный USB разъём в месте подключения к блоку электроники

Дополнительная защита датчика от внешних воздействий силиконовым чехлом

Полиэтиленовые покрытия для защиты датчика от влаги и гигиены

Готовность работать с любой версией операционной системы Microsoft Windows

Программное обеспечение для ведения базы данных пациентов

Программное обеспечение для захвата и сохранения интраоральных снимков в исследование пациента

Сохранение изображений с информацией о номере зуба по европейской классификации

Просмотр одновременно нескольких видов рентгеновских снимков в одном исследовании

Инструменты анализа снимков: увеличение, измерение, регулировка яркости/контрастности и пр.

Программное обеспечение адаптировано для работы в локальной сети

Лицензия на инсталляцию программы на рабочие станции, не менее

Не ограниченое кол-во

Не ограниченое кол-во

Технические характеристики

Датчик

CMOS

Размер пикселя

18.5 мкм

Внешние размеры

39?27,5 мм

Активная область датчика

30?22,5 мм

Толщина датчика

6 мм

Класс защиты от поражения электрическим током

Класс II, рабочая часть типа BF

Степень защиты

Соответствует IP67

Динамический диапазон

0~4,096

Мощность

5В±0.5В

Передача изображения

USB 2.0

Длина кабеля

?3м

Теоретическое разрешение

27 пар линий/мм

Видимое разрешение

более 12 пар линий/мм

Размер активного изображения

1600x1200 px

Размер изображения

1604x1204 px

Оцифровка

12 бит

Время передачи изображения

3-4 секунды

Минимальные требования к ПК

Процессор

Intel 1.7GHz или свыше

Память

Свыше 2Gb

Жесткий диск

Свыше 40Gb

Интерфейс

USB 2.0

Оперативная память

2GB или более

Дисплей

1024?758 px

Оперативная память

1024?758 (15") или более

Операционная система

Windows XP, 7, 8,1, 10.
