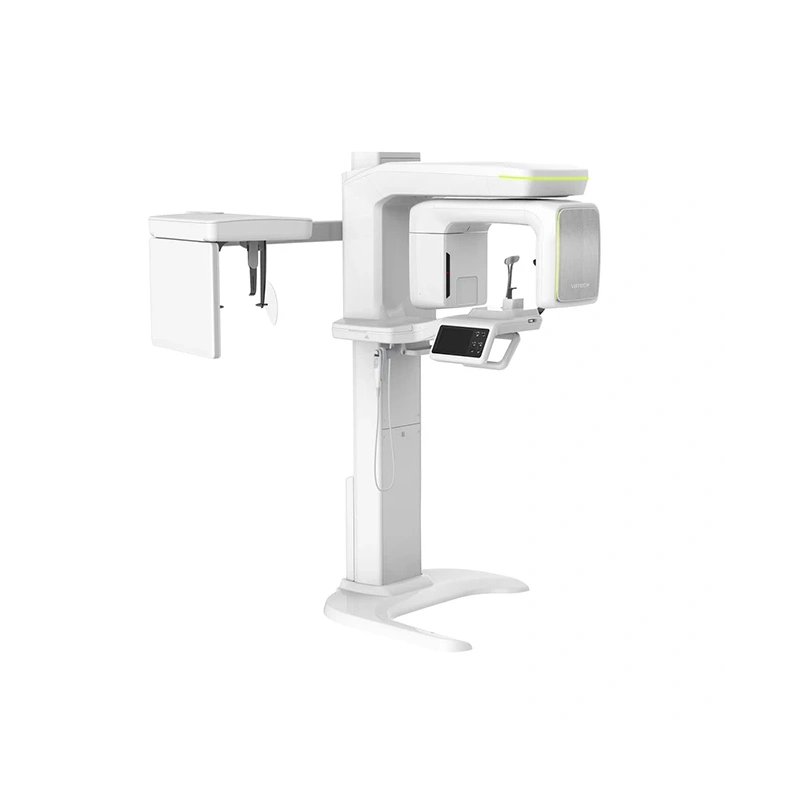

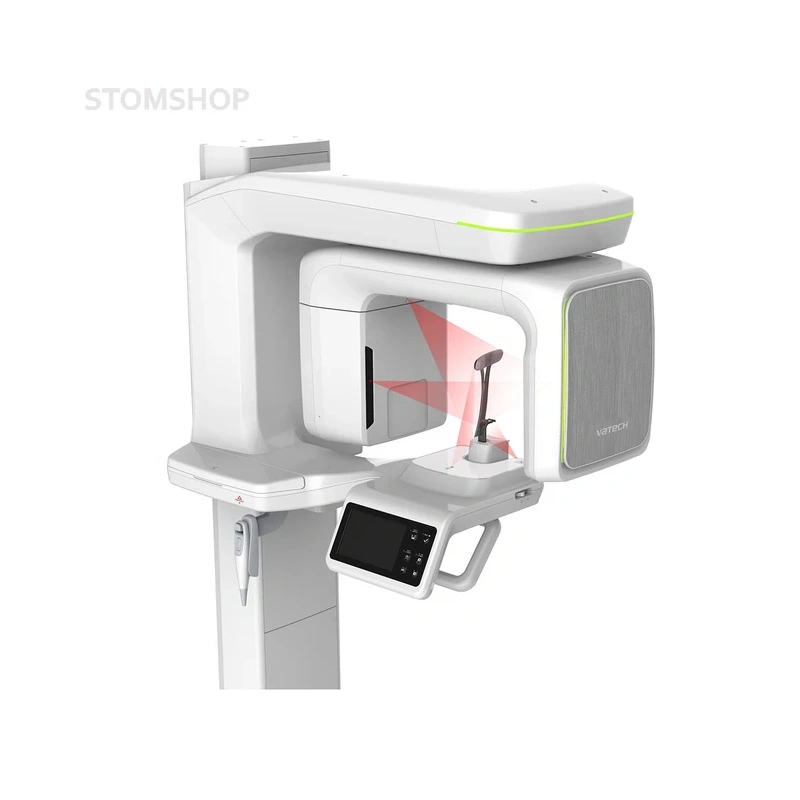

Vatech Green 16 – компьютерный томограф с возможностью получения 2D и 3D изображений, с функцией сканирования моделей. Большое поле сканирования позволяет получить снимок челюстно-лицевой области вместе с суставами. Результаты исследования подходят для использования в программах моделирования в виртуальном артикуляторе. Аппарат обеспечивает высокое качество изображений с более низкой дозой излучения.

Преимущества

Выбор зон сканирования

Выбор размера поля обзора позволяет рентгенологу подобрать оптимальный режим сканирования и уменьшает облучение пациента в областях, не входящих в зону интереса. Доступны 4 поля сканирования на выбор – 16?9, 12?9, 8?9 и 5?5 – что позволяет подобрать оптимальную программу сканирования для разных ситуаций, в том числе для диагностики полных зубных рядов, синусов, левого/правого ВНЧС и большинства случаев челюстно-лицевой хирургии. Также возможно измерение объема дыхательных путей.

FOV 5?5: оптимальный размер для исследования области из 3-4 зубов

FOX 8?9: основной размер, возможен выбор левой, правой или центральной части зубного ряда

FOX 12?9: оптимальный размер для покрытия всего зубного ряда

FOV 16?9: оптимальный размер для диагностики синусов и ВНЧС

Высокое разрешение при низком облучении

Компьютерный томограф Green 16 обеспечивает пригодные в клинической практике рентгеновские изображения при низком уровне излучения.

Быстрое сканирование

Высокая скорость сканирования во всех режимах работы снижает уровень облучения пациента. При этом полученные снимки не теряют в качестве.

2D и 3D за одно сканирование, в одном приложении

Томограф Green 16 позволяет провести КТ исследование и снять панорамное изображение одновременно. Благодаря этому пациенты избегают излишнего облучения. Кроме того, полученные изображения можно просматривать в одном приложении, что облегчает как диагностику, так и объяснение клинической ситуации и плана лечения пациенту.

Smart реконструкция изображений

Технология умной реконструкции 3D изображений позволяет получить более детальные и четкие снимки зубов.

Многослойная панорамная визуализация Insight Pan

Новая технология Insight Pan позволяет делать многослойные панорамные снимки. Такие изображения точно показывают индивидуальные особенности зубных рядов и наклона зубов пациента, которые не заметны при однослойной панорамной визуализации. Благодаря этому легче обнаружить скрытые корни и каналы, расположение пульпы и гуттаперчи, и также переломы корней зубов и сломанные файлы.

Insight Navi

Специально для томографа Green 16 в сопутствующем ПО EzDent-i разработана функция Insight Navi, позволяющая получить информацию о внутренних структурах зуба за счет перемещения по многослойному панорамному снимку. Благодаря дополнительным срезам проще обнаружить изображения мезиальных, дистальных и даже небных корней.

3D сканирование гипсовых моделей

Благодаря сканированию можно хранить цифровые копии гипсовых слепков для упрощения цифрового управления процессами. Для удобного и качественного сканирования в Smart Plus предусмотрена специально разработанная платформа, а также интеграция с CAD/CAM системами. Созданные в результате сканирования 3D модели обеспечивают достаточный уровень детализации для производства хирургических шаблонов.

Ez3d-i для моделирования ортодонтического лечения

Созданные в томографе изображения можно использовать для 3D-моделирования в программе Ez3d-i (поставляется в комплекте), в том числе для:

• создания 3D-фото и моделирования эстетических изменений;
• ортогнатической хирургии;
• сегментации зубов и костей;
• виртуального удаления зубов;

Цефалометрические изображения

Цефалометрическое сканирование позволяет получать не только обычные латеральные, но и полные латеральные снимки черепа. Снимки в размере Full Lateral больше обычных на 30%, что обеспечивает более полную и точную ортодонтическую диагностику.

Цефалостат не входит в базовую комплектацию.

Технические характеристики

Функции

КТ (с автопанорамой), пано, сканирование моделей

Фокальное пятно

0.5 мм (IEC 60336)

Поле обзора при КТ

16?9 / 12?9 / 8?9 / 5?5 см

Размер вокселя

5?5 – 0.08/0.12

8?9 – 0.12/0.2

12?9 – 0.2/0.3

16?9 – 0.2/0.3

Время сканирования (КЛКТ)

12?9-16?9 – 9.0 c

5?5-8?9 – 4.9 с

Время сканирования (Пано)

14.1 с, 7 с (Magic Pan)

Время сканирования (Цефалостат)

1.9 с, 3.9 с

Шкала серого

14 бит

Напряжение трубки

60-99 кВ

Ток

4-16 мA

Вес

187 кг

Вес с цефалостатом

212 кг

Размеры

Вид спереди без цефалостата

Вид сверху без цефалостата

Вид спереди с цефалостатом

Вид сверху с цефалостатом

Комплектация

1. Томограф Green 16;
2. Колонна телескопическая;
3. Модуль вращающийся с системой позиционирования, излучателем и сенсорами;
4. Набор для позиционирования;

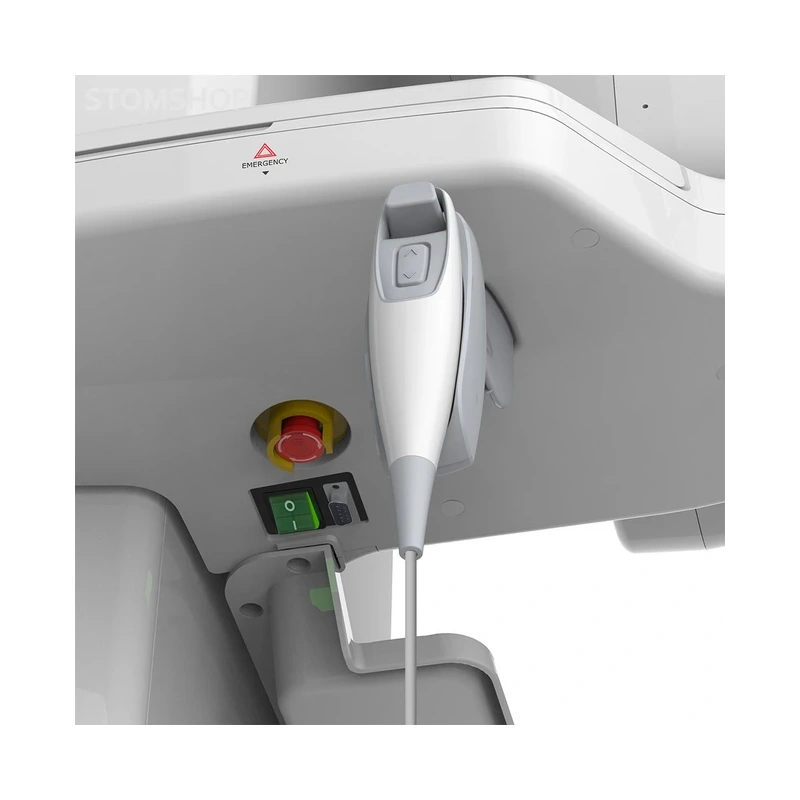

5. Кнопка инициализации излучения;
6. Настенный крепеж колонны;
7. Шаблон для сканирования гипсовых моделей;
8. Плита-основание для установки аппарата на пол без крепления к стене;
9. Комплект кабелей для подключения к компьютеру;
10. Программа EzDent-i для получения, обработки, хранения и экспорта рентгеновских исследований (5 лицензий);
11. Программа Ez3D-i Advanced для 3D диагностики и планирования имплантации (5 лицензий) включающая в себя приложения для обработки изображений, диагностики, формирования отчетов и сохранения данных с возможностью экспорта.
12. EzOrtho – программа для ортодонтов (1 лицензия на 30 дней).

Гарантия

* На томографы Vatech Green действует расширенная гарантия:

• 10 лет на ключевые компоненты – сенсор и рентгеновскую трубку;
• 5 лет на остальные компоненты.

 Брошюра Vatech Green 16 на русском языке (скачать)

 Инструкция пользователя Vatech Green 16 на английском языке (скачать)
