CRS 15 - набор для внутриротовой записи готического угла при наличии или частичном отсутствии зубов | Candulor AG (Швейцария)

Описание CRS 15 - набор для внутриротовой записи готического угла при наличии или частичном отсутствии зубов | Candulor AG (Швейцария)

Набор CRS 15 предназначен для индивидуального определения центрального соотношения челюстей у пациентов с полными зубными рядами или частичным отсутствием зубов. Кроме того, он может применяться для последующего контроля полных съемных протезов.

Принцип работы

Основной принцип внутриротовой регистрации с помощью опорного штифта основан на идее McGrane, Gysi, Gerber и т.д.: трехточечная опора обоих височно-нижнечелюстных суставов и опорного штифта, размещенного в центре жевательных сил нижней челюсти. Опорный штифт записывает типичный готический угол на окрашенной регистрирующей пластинке во время движений нижней челюсти пациента из дистального положения в положение протрузии и также пограничных боковых движений вправо и влево.

С помощью плексигласовой пластинки может быть зафиксировано желаемое центральное соотношение, и далее все элементы регистрирующего устройства соединяются между собой с помощью подходящего материала (например, силикона для регистрации или гипса). В заключение все устройство может быть передано в лабораторию для последующей работы.

Монтаж нижнечелюстного шаблона

1. На модели отмечают границы поддерживающего базиса и расположение кламмеров.

2. Поднутрения на модели (зубы и слизистая оболочка) закрывают с помощью воска.

3. В последующем регистрационная пластинка будет пассивно фиксироваться в полости рта с помощью кламмеров.

4. С помощью мягкого воска или силикона располагают пластинку в окклюзионной плоскости.

5. Осторожно снимают регистрационную пластинку с воском с модели.

6. Изолируют модель с помощью ISO-K.

7. Базис из материалов CANDULOR Ultra Tray или C-Plast адаптируют по язычной поверхности зубных рядов и подготовленные кламмера погружают в пластмассу.

8. Повторно размещают регистрационную пластинку на восковом ключе на модели и погружают ее края в пластмассу базиса.

Монтаж верхнечелюстного шаблона

1. Шаги 1 –3 выполняются аналогично работе на нижней челюсти.

2. Базис из материалов CANDULOR Ultra Tray или материала для индивидуальных ложек C-Plast адаптируют соответственно отмеченным границам.

3. Верхнечелюстную опорную пластинку размещают в базисе таким образом, чтобы она была параллельно окклюзионной плоскости. Регистрационный штифт располагается при этом в области 15/25 зубов. В качестве альтернативы регистрационный штифт со втулкой может быть непосредственно размещен в пластмассе базиса.

Внимание: Регистрационный штифт должен быть доступен с базальной стороны для регулировки. При необходимости закрывают с помощью воска.

4. Изготовленные согласно инструкции шаблоны верхней и нижней челюсти проверяют на точность их посадки в полости рта. При определении центрального соотношения пациент должен сидеть вертикально и держать голову прямо.

5. Регистрационный штифт настраивают таким образом, чтобы при всех движениях отсутствовал контакт между зубными рядами верхней и нижней челюстей.

6. Далее пациента просят максимально смещать нижнюю челюсть вперед и назад, сохраняя контакт между штифтом и регистрационной пластинкой. Данной действие повторяют 2–3 раза.

7. После этого просят пациента максимально смещать нижнюю челюсть в левую сторону и назад к середине. Данное действие повторяют 2–3 раза, также на правой стороне. Это упражнение служит для подготовки пациента к непосредственному проведению регистрации.

8. Нижнечелюстную регистрационную пластинку интенсивно закрашивают с помощью CANDULOR Marker.

9. Вводят шаблоны в полость рта и под руководством врача пациент записывает готический угол, проводя передне-задние и боковые движения нижней челюстью.

10. Отмечают перекрестие на вершине образовавшегося угла (положение центрального соотношения).

11. Для контроля еще раз закрашивают всю регистрационную пластинку за исключением отмеченного перекрестия, и полностью повторяют все процедуру регистрации.

12. В том случае, если вершина второго записанного готического угла находится точно в перекрестии, можно монтировать плексигласовую пластинку отверстием в проекции вершины угла и зафиксировать ее с помощью липкого воска.

13. С помощью движений открывания и закрывания рта проверяют, чтобы регистрационный штифт попадал в отверстие плексигласовой пластинки.

14. Если штифт попадает в отверстие пластинки, с помощью силикона для регистрации или слепочного гипса фиксируют данное положение.

15. Если нет, то повторяют полный процесс регистрации заново.

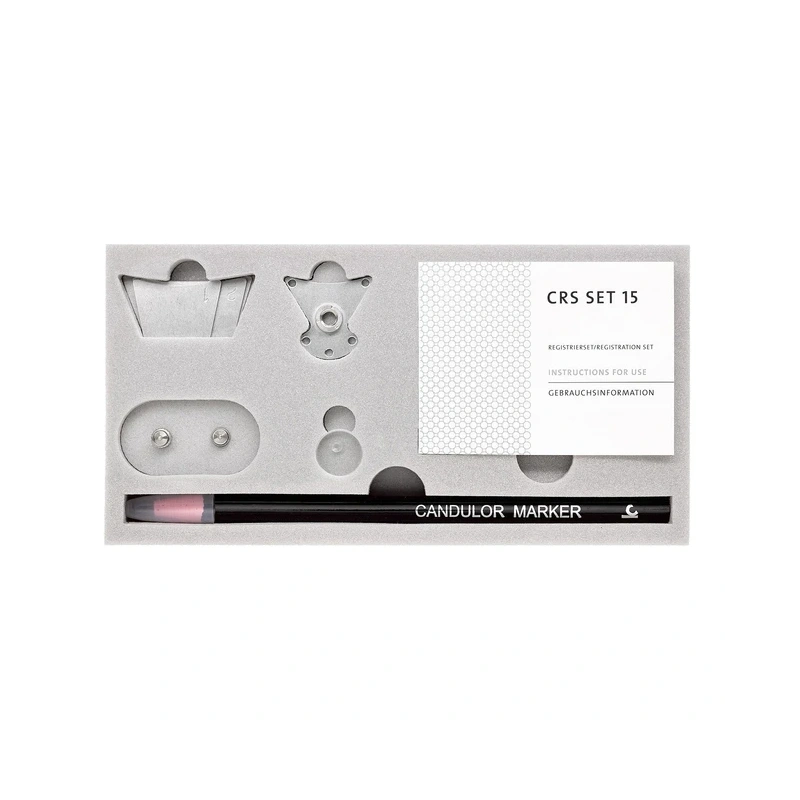

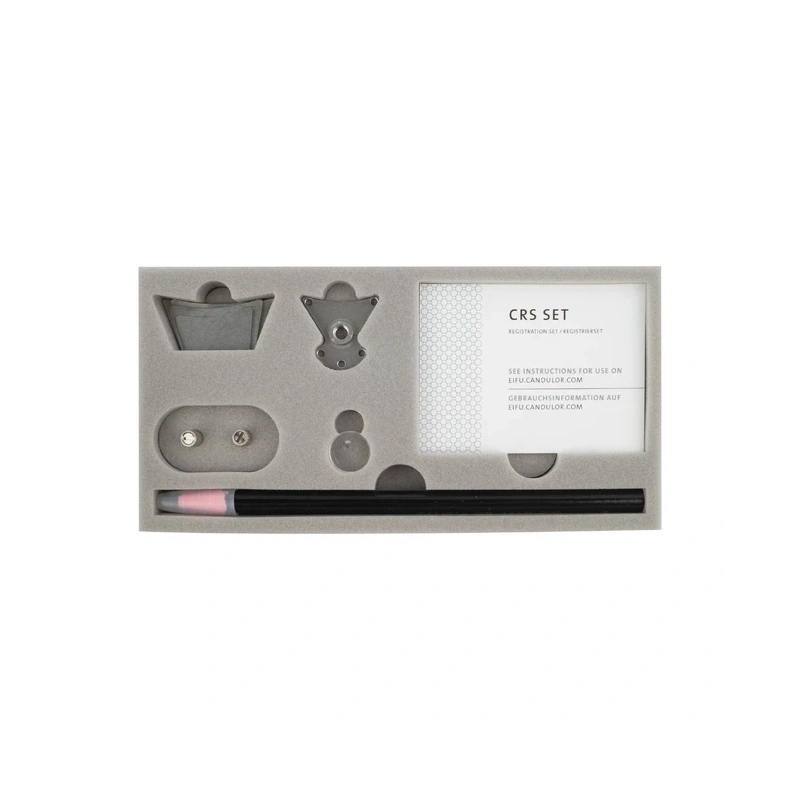

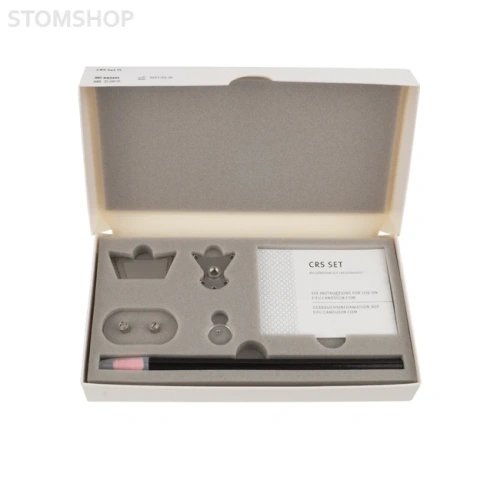

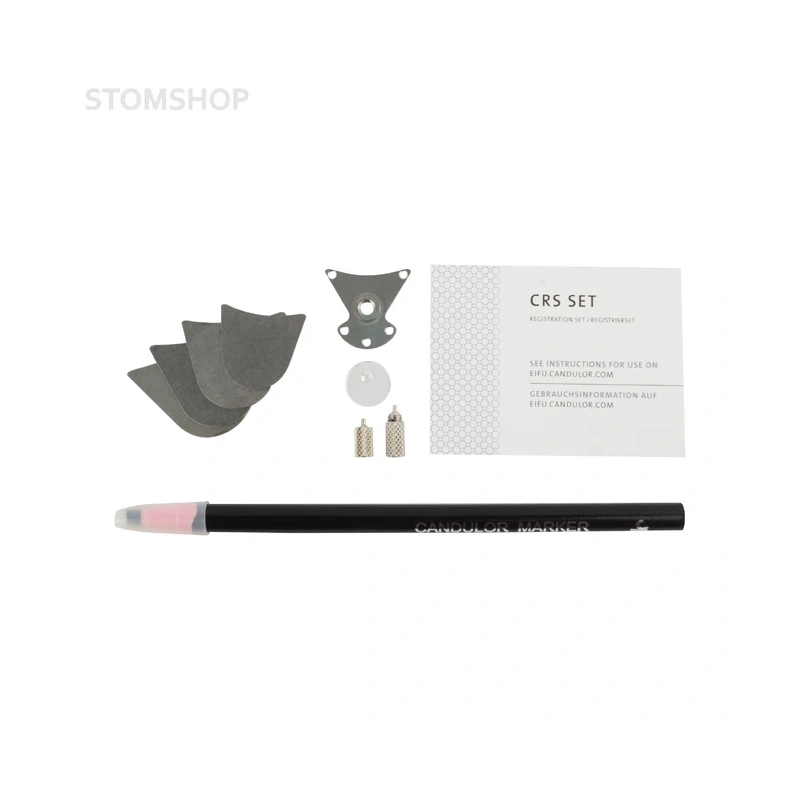

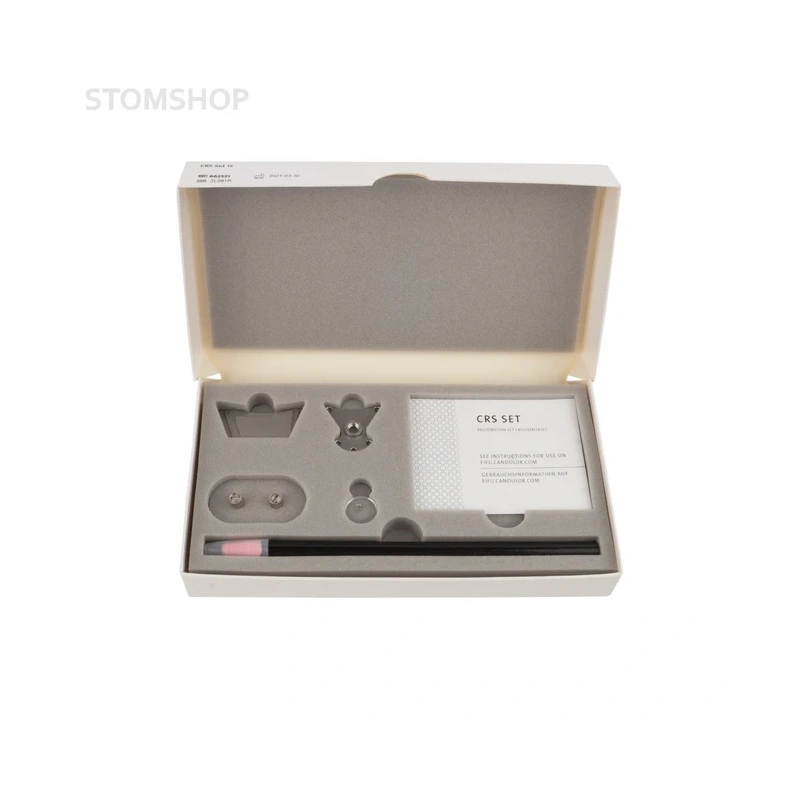

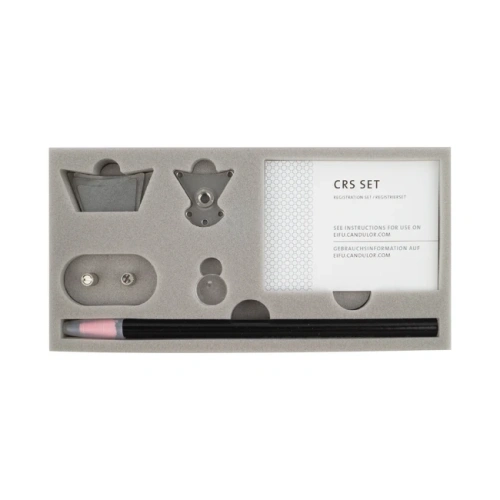

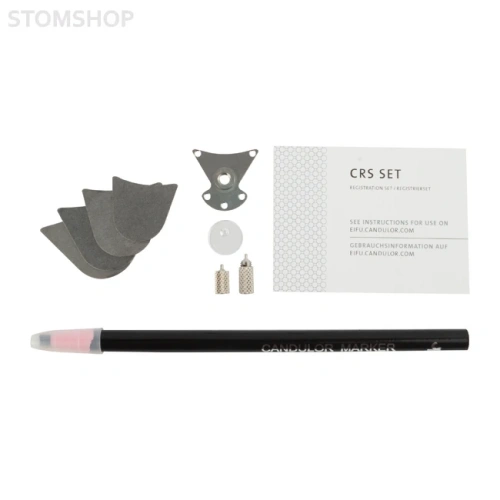

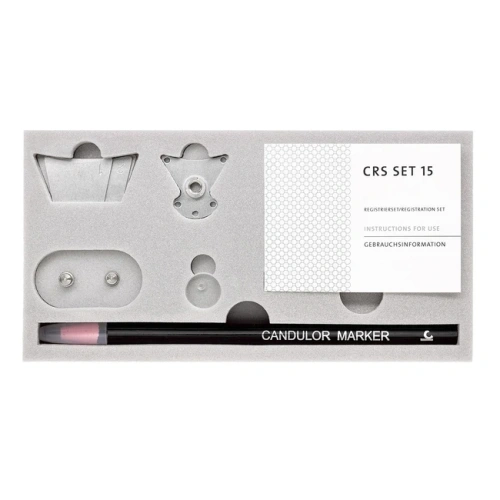

Комплектация:

1. Регистрационная пластинка 1 - 1 шт.
2. Регистрационная пластинка 2 - 1 шт.
3. Регистрационная пластинка 3 - 1 шт.
4. Регистрационная пластинка 4 - 1 шт.
5. Опорная пластинка для штифта - 1 шт.
6. Регистрационный штифт с втулкой, короткий - 1 шт.
7. Регистрационный штифт с втулкой, длинный - 1 шт.
8. Плексигласовая круглая пластинка - 1 шт.
9. CANDULOR Marker - 1 шт.
10. Инструкция по применению - 1 шт.

 Инструкция к CRS 15 на русском языке (скачать)

 Каталог Candulor на английском языке (скачать)
